物理光纤路径网络(二)
时间:2012-11-15 09:26  来源:飞客数据恢复   作者:飞客数据恢复工程师
线缆连接
光纤路径线缆包括两种介质:一种用于传输,另一种用于接收。因此,光缆看上去像是连接到一起的两个独立的线缆。线缆终端被设计成只能用一种方式插入,以避免连接错误。

尽管光缆具有包括远距离传输的能力和高性能等优点,但在低价位部署中也可以使用铜线来实现光纤路径技术。最常见的光纤路径铜线是1型线缆,由一对双绞线包在外壳中组成。在每对双绞线中,一根传输信号,而另外一根为地线。连接器为使用其中4针的9针DB-9连接器。特殊情况下也使用带有BNC连接器的同轴电缆,但在实际中不常用。铜缆可用于长达30米的千兆位数据传输。

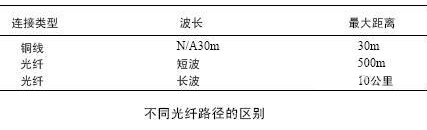

光纤路径光缆使用9微米单模光纤的长波光缆,其传输距离可以长达10公里,或者使用50或62.5微米的多模光纤的短波光缆,传输距离可以达500米。图中总结了光纤路径线缆连线的区别。
注意光纤路径长波和短波连接器不兼容,不能在相同的连接中使用。

光纤路径连接器被称为SC连接器,这些SC连接器是端对端的,一边是发送端,另一边是接收端。一个端口上的发送器连接到另一个端口的接收器上,反之亦然。

铜缆和光缆都支持等价于在每个方向上100MB/s的千兆位传输。在全双工模式下运行的节点之间理论上最大可以达到200MB/s的速率。200MB/s只是理论上的可能,而对于存储I/O则该性能是无法实现的。这出于多方面的原因,主要的一个是光纤路径的SCSI协议FCP是半双工的。在一对通信中,每一个时刻只有一端发送信息。因此,FCP流量有理论上的上限,为100MB/s。

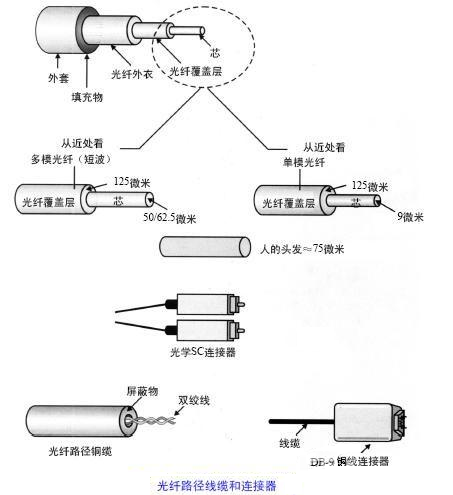

图总结了光纤路径网络中通常使用的线缆类型和连接器类型。
