在RAID子系统中，通路取决于RAID控制器的数量和潜在的配置，也依赖于成员磁盘驱动器的连接能力。

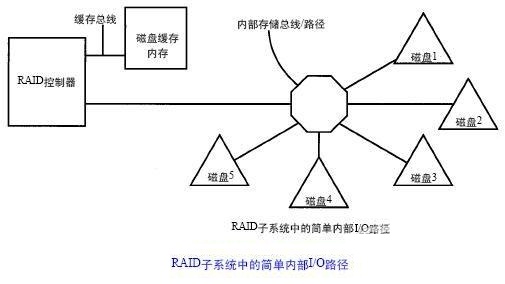

图中显示了一个简单的RAID子系统，它有一个RAID控制器和一个磁盘缓存，每个成员磁盘拥有单个端口或连接器，通过它寻址阵列中的每个成员驱动器。

图中的I/O路径相当简单，按照所用的虚拟设备映射方案，RAID控制器将I/O操作分配给各成员磁盘。一条内部总线连接RAID控制器和成员驱动器，并在它们之间传送I/O操作和数据，另一条分离的总线连接RAID控制器和它的磁盘缓存。

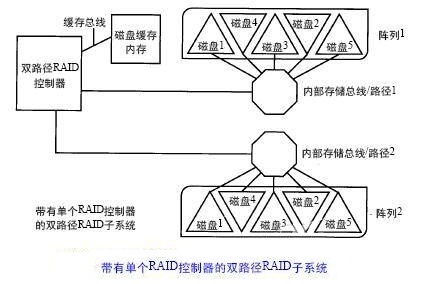

另外一条路径（或I/O路径）加入RAID控制器，就使图的路径发生了一点变化，如图所示，图中的子系统与图是相同的，但是带有两条路径，它们分别连接到两个分离的磁盘阵列。

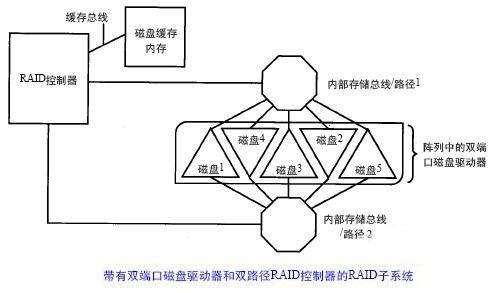

现在，研究一下让我们更感兴趣的路径，如图所示。从图中可以看出，RAID控制器和每一个成员驱动器都有两个端口，因而，它们都可以通过一条另外的内部存储总线建立一个另外的连接。每个成员磁盘都是双端口的，就意味着它们可以通过两个I/O端口（或连接器）之一进行通信。
